申请号:    201721150311.1

申请人:    东莞市凌岱精密工具有限公司

发明人:    张玮

摘要：

        本实用新型公开了一种金刚石磨削刀具，包括刀具基体；所述的刀具基体上方焊接有刀座；所述的刀座最顶端由紧定螺栓安装有磨削刀头；所述的刀座上设置有散热口；本实用新型金刚石磨削刀具通过将刀座设置成底面是平面的扇形状分布，和中心散热孔的小幅度降温作用，使得金刚石磨削刀具的寿命增长，生产成本得到大幅度的降低，并且提高了金刚石磨削刀具的磨削精确度和实用性。

主权利要求：

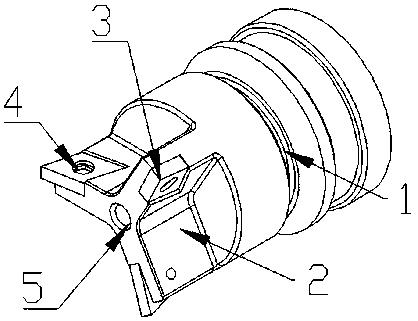

        1.一种金刚石磨削刀具，其特征在于：包括刀具基体（1）；所述的刀具基体（1）上方焊接 有刀座（2）；所述的刀座（2）最顶端由紧定螺栓（4）安装有磨削刀头（3）；所述的刀座（2）上设 置有散热口（5）。

        2.根据权利要求1所述的金刚石磨削刀具，其特征在于：所述的刀具基体（1）为圆柱状， 刀座（2）为均匀分布角120°。

        3.根据权利要求1所述的金刚石磨削刀具，其特征在于：所述的刀座（2）顶端设置有平 行四边形刀槽，其对应角相同分别为60°和120°。

        4.根据权利要求1所述的金刚石磨削刀具，其特征在于：所述的磨削刀头（3）比刀具基 体（1）分别高出2到3毫米，且以各刀座（2）直角边10°到15°的倾斜向上。

        5.根据权利要求1所述的金刚石磨削刀具，其特征在于：所述的刀座（2）侧面为有0°至 5°的斜度利于磨削废料排泄。
