金刚石，这种由碳原子构成的天然矿物，自古以来就被视作璀璨坚硬的珍宝。然而在现代科学眼中，它还有一个不为人知却更加价值连城的身份——自然界热导率最高的物质，其理论散热能力是传统单晶硅的13倍以上。当人类迈入AI时代，芯片功耗持续攀升至千瓦级，散热问题正成为制约算力释放的“天花板”。在这条通往极限性能的道路上，金刚石正以散热材料的面貌扮演着关键角色。

       过去半个多世纪，芯片散热的主流方案遵循着一条简单逻辑：芯片发热，就在外部叠加散热器、风扇乃至液冷板，用“物理外挂”把热量带走。但当AI大模型将芯片热设计功耗推至1200W的千瓦级区间，单点热流密度突破500W/cm²时，这套“外部辅助”的老思路已经撞上了物理极限。即便把散热器做到冰箱那么大，热量若是传不出芯片内部，一切努力都是徒劳。更棘手的是，传统硅材料本身的热导率仅约150W/(m·K)，在超高功率密度下，硅衬底自身就像一层无形的“隔热毯”，将热量牢牢困在了芯片深处。

       如此窘境下，金刚石进入了材料科学家的视野。它的热导率高达2200W/(m·K)，是铜的5倍、硅的近15倍，堪称自然界赋予人类的最佳导热介质。然而，用纯金刚石来做芯片散热层却遇到了一个意料之外的难题——热膨胀系数极度不匹配。这背后的原理其实并不复杂：任何材料受热都会膨胀，而不同材料的膨胀幅度各不相同。纯金刚石的热膨胀系数仅为芯片硅衬底材料的大约五分之一到六分之一，这意味着当芯片在工作与待机之间频繁经历温度“过山车”时，芯片硅基底层与金刚石散热层会以完全不同的步调膨胀与收缩。久而久之，反复的热循环应力就成了看不见的“金属疲劳”，轻则在二者界面上产生微小裂纹导致散热效率陡降，重则直接导致分层脱焊，让整个高性能芯片功亏一篑。这也正是整个半导体行业多年来反复尝试却始终难以跨越的核心技术瓶颈之一。

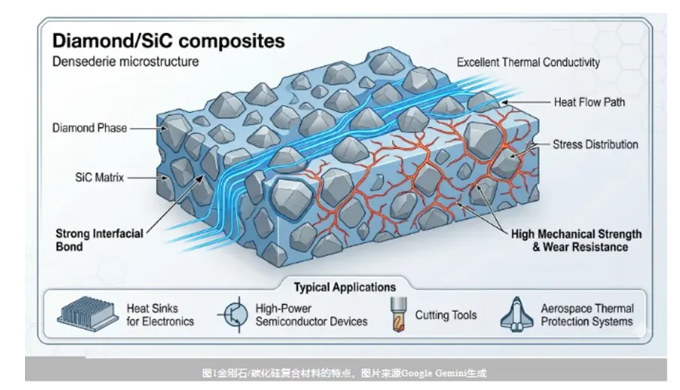

       在这一背景下，金刚石—碳化硅复合材料应运而生。简单来说，这种材料的制备思路并非“谁取代谁”，而是将两者融为一体、取长补短。金刚石负责提供超高热导率，碳化硅则通过自身较高的力学强度与相对适中的热膨胀系数，在两种材料物理性质之间充当了一座“桥梁”。不同的制备路径各有侧重：一类是通过高温高压烧结法或反应熔渗法，在金刚石与硅粉之间发生界面反应，原位生成碳化硅基体；另一类则是通过化学气相沉积（CVD）等手段，在金刚石衬底上逐层构建或嵌入式整合一层碳化硅薄膜。无论采取何种工艺路线，终极目标都是一致的——在保留金刚石卓越导热能力的同时，将复合材料整体的热膨胀系数精准调整到与芯片硅衬底近乎一致，告别热应力引发的可靠性隐患。

       近日，河南黄河旋风股份有限公司自主研发的“金刚石—碳化硅复合材料”项目取得的阶段性成果，这种复合材料的热导率已经突破700W/(m·K)，远超市面上绝大多数商用散热材料的水平。与此同时，热膨胀系数被精准调控至2.6ppm/℃，与芯片硅衬底的2.5ppm/℃几乎完全一致。换句话说，这种新型材料既能让芯片发出的热量以极快的速度传导出去，又能在反复热循环中与硅衬底保持“同步伸缩”，从而彻底规避了热应力累积所带来的可靠性隐患。这一消息迅速在资本市场引发强烈反响，公司股价应声涨停，显示出市场对这项散热材料突破的高度期待。与此同时，该公司已建成国内首条8英寸金刚石热沉片生产线，并在金刚石—碳化硅、金刚石—铜、金刚石—铝等一系列散热材料领域同步布局，逐步将高导热散热材料从实验室推向量产化。

       从更宏观的视角来看，金刚石—碳化硅复合材料所瞄准的，远不止是单一材料的优劣比拼，而是整个高功率半导体封装体系中的一块关键拼图。中国科学院微电子所的研究团队曾在一项针对高电子迁移率晶体管（HEMT）散热的研究中，通过在金刚石衬底上引入一层4H-SiC薄膜，构建出近乎完美的复合衬底结构，结果显示器件热阻降低了61%以上，结温降幅分别高达40℃以上。同一时期，刘胜院士团队也将金刚石-SiC复合材料定位为“当下中高端芯片散热升级的最优解”，认为它是在将金刚石直接生长在晶体管上的“终极方案”大规模落地之前，最具工程化价值和落地速度的技术路径。而Coherent等国际龙头企业推出的商业化金刚石负载SiC陶瓷产品，已经在激光雷达、高功率模块等场景中实现了15%-20%的散热效率提升，并被应用于直接芯片散热和微通道冷板等前端领域，此类材料的市场接受度与技术成熟度已经达到了相当可观的高度。
