摘要 金刚石是自然界中硬度最高的材料，其被广泛应用于切割刀具，石油开采，精细加工等。天然金刚石由于其尺寸和数量的限制，成本极其高昂，聚晶金刚石的制备是工业上迫切的热点需求。本成果提供一种...
超硬金刚石复合材料的
放电等离子烧结低压制备关键技术
关键词：超硬金刚石复合材料、放电等离子烧结、粉体化学气相沉积
1、技术领域：
2、应用行业：
切割刀具等新材料
3、成果简介：
金刚石是自然界中硬度最高的材料，其被广泛应用于切割刀具，石油开采，精细加工等。天然金刚石由于其尺寸和数量的限制，成本极其高昂，聚晶金刚石的制备是工业上迫切的热点需求。本成果提供一种采用放电等离子烧结制备超高硬度金刚石复合材料的技术路径，通过对金刚石粉体表面的碳化硅修饰，抑制金刚石在高温烧结过程中的石墨化相变。该成果烧结压力低，100 MPa烧结压力为常规金刚石制备压力( 5GPa以上)的2％，该成果制备的金刚石复合材料致密度高、硬度高。超硬金刚石复合材料的维氏硬度最高可达36 GPa。
4、市场前景：
国内外为解决聚晶金刚石的烧结问题，主要采用添加烧结助剂和液相烧结的方法，常用的烧结助剂有Co，Ni，B，Si，Ti等，可以适度降低烧结压力，但现有的制备技术中，金刚石的烧结制备仍然需要5GPa以上的超高压力。金刚石的超高压制备条件需要进一步的改进，0 .5 GPa以下的金刚石合成制备工艺，是科学界和工业界的研究热点。100 MPa下的该技术有广阔的应用空间和重大的推广价值。
5 、应用场景：
切割刀具、石油开采、精细加工等

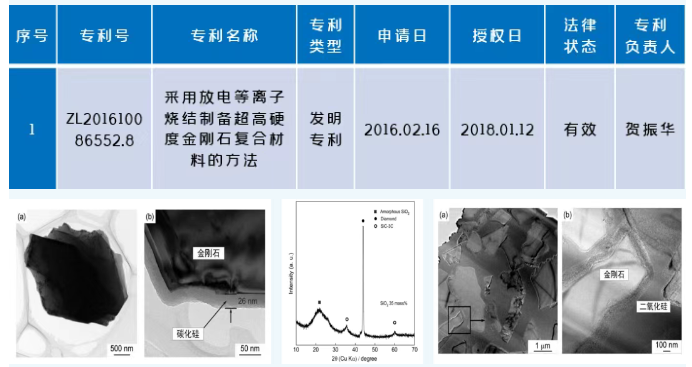

核心专利技术：
