摘要：本实用新型公开了一种换刀片式金刚石平面铣刀，属于刀具领域，包括刀体、刀片和刀齿，所述刀体上设有定位台阶，所述定位台阶上设有安装孔，所述刀片通过螺栓安装在所述定位台阶上；所述刀片上设有齿座，所述刀齿焊接在所述齿座上，所述刀齿的材质为金刚石。本实用新型不但解决了刀具不耐用、寿命低的问题，还具有更换刀齿方便，不必重新校准外径的作用，能够有效的提高生产效率。
申请人：博深普锐高(上海)工具有限公司
技术领域
[0001] 本实用新型涉及刀具领域，特别涉及一种换刀片式金刚石平面铣刀。
背景技术
[0002] 在家具制造过程中，会用到平面铣刀。目前常用的平面铣刀有两种结构，一种是换刀片式合金平面铣刀；一种是焊接式金刚石平面铣刀。现有的这两种结构均存在有一定的问题：换刀片式合金平面铣刀由于加工材料为合金，存在不耐用，加工寿命短的问题；焊接式金刚石平面铣刀虽然解决了上述换刀片式合金平面铣刀不耐用、加工寿命短的问题，但是金刚石刀片每次修磨后的外径均会产生变化，再次使用时需要重新设定，造成效率有所降低。
实用新型内容
[0003] 针对现有技术存在的换刀片式合金平面铣刀不耐用、寿命短以及焊接式金刚石平面铣刀修磨后需要重新设定外径的问题，本实用新型的目的在于提供一种换刀片式金刚石平面铣刀。
[0004] 为实现上述目的，本实用新型的技术方案为：

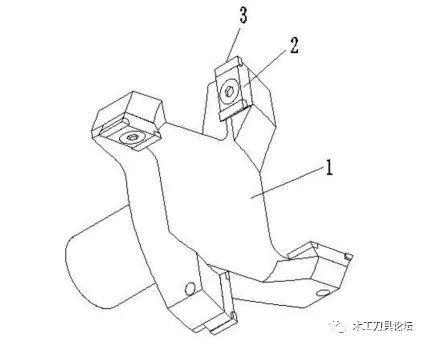

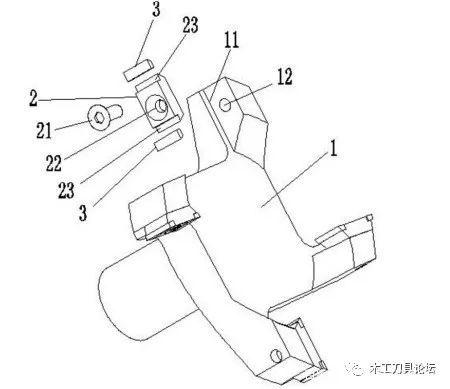

[0005] 一种换刀片式金刚石平面铣刀，包括刀体、刀片和刀齿，所述刀体上设有定位台阶，所述定位台阶上设有安装孔，所述刀片通过螺栓安装在所述定位台阶上；所述刀片上设有齿座，所述刀齿焊接在所述齿座上，所述刀齿的材质为金刚石。
[0006] 优选的，所述刀齿的材质为人造聚晶金刚石复合片或者单晶金刚石复合片。
[0007] 优选的，所述安装孔为螺纹孔。
[0008] 进一步的，所述齿座有两个，所述两个齿座上均焊接有所述刀齿。
[0009] 优选的，所述两个齿座分别设置在所述刀片相对的两个端部上。
[0010] 优选的，所述刀齿的前角为5-25°，后角为5-25°，轴向角为0-20°。
[0011] 优选的，所述刀片上设有与所述螺栓相适配的螺栓孔，所述螺栓孔为沉头孔。
[0012] 采用上述技术方案，由于刀齿的材料是金刚石，使得刀具的耐用性和寿命均得到提高；又由于作为刀齿载体的且与刀体可拆卸式的刀片的设置，使得刀齿使用后无需修磨，只需更换即可，且不需要重新调整刀齿外径，方便快捷，能够提高生产效率。
