山特维克：CN110337342A：用于铣削刀具的套件及铣削刀具（公开日2019.10.15）

通常，铣削刀具中刀具本体需要形成有相对宽敞的刀夹刀座，并且与没有刀夹的铣削刀具相比，刀具本体由此弱化。

该发明申请针对上述问题，提供一种套件，如图1-3所示，包括用于去屑加工的铣削刀具(1)的刀具本体(2)和至少一个刀夹(200)，其中，所述刀具本体(2)包括：前端(3)和后端(4)，中心旋转轴线(C1)和周边包络表面(5)在所述前端(3)和所述后端(4)之间延伸，至少两个相同的刀片刀座(6)，所述刀片刀座(6)被形成在位于所述前端(3)和所述周边包络表面(5)之间的过渡部中，其中，每一个所述刀片刀座(6)都被构造用以支撑适合于被安装在所述刀片刀座(6)中的切削刀片(100)，底部接触表面(8)和至少一个侧接触表面(9a、9b)被设置在每一个所述刀片刀座(6)中，用于分别支撑所述切削刀片(100)的底部支撑表面(108)和至少一个侧支撑表面(109a、109b)；并且其中，所述刀夹(200)包括：-上侧(201)，-下侧(202)，所述下侧(202)包括底部支撑表面(208)，-周边侧表面(203)，所述周边侧表面(203)在所述上侧(201)和所述下侧(202)之间延伸，其中，所述周边侧表面(203)包括至少一个侧支撑表面(209a、209b)，以及-至少一个刀片刀座(204、205、206)，所述刀片刀座(204、205、206)被构造用以支撑辅助切削刀片(300、400、500)，所述辅助切削刀片(300、400、500)被形成在位于所述上侧(201)和所述周边侧表面(203)之间的过渡部中，其特征在于，所述刀夹(200)的所述至少一个侧支撑表面(209a、209b)和所述底部支撑表面(208)被构造成分别由所述刀具本体(2)的相同的所述刀片刀座(6)中的任一个刀片刀座(6)的所述至少一个侧接触表面(9a、9b)和所述底部接触表面(8)支撑，使得所述刀夹(200)被构造为以可拆卸的方式安装在所述刀具本体(2)的相同的所述刀片刀座(6)中的任一个刀片刀座中。

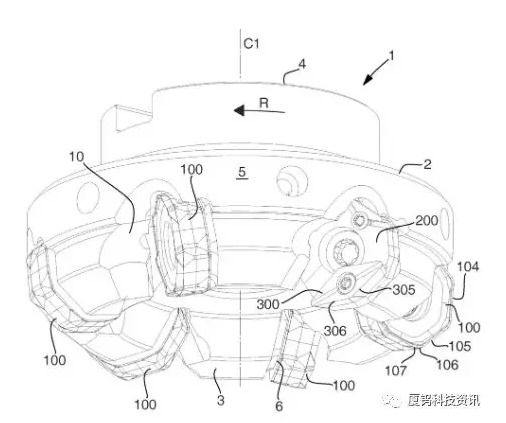

图1 铣削刀具的透视图

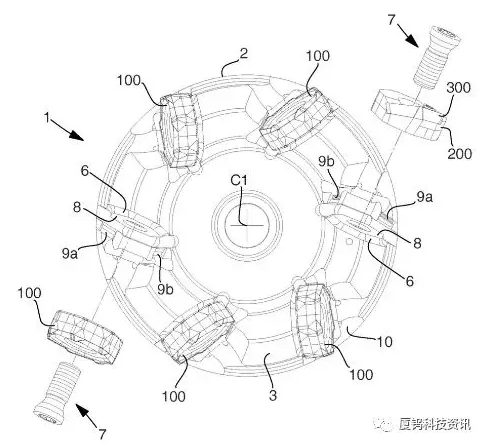

图2 铣削刀具的前视端面视图

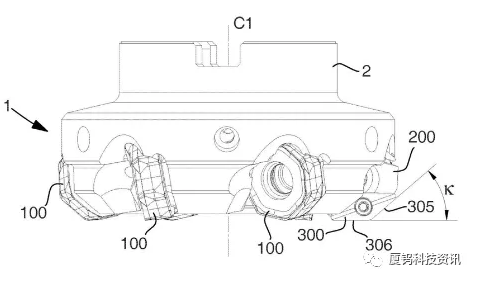

图3 铣削刀具的侧视图
